同軸電連接器的連接方式有哪些?
時間:2024-12-30 字號

同軸電連接器作為一種廣泛應用于無線通信、廣播電視、網絡數據傳輸?shù)阮I域的重要電子元器件,其主要作用是通過電纜傳輸射頻信號。在這些應用中,同軸電連接器的性能直接影響到信號的傳輸質量和設備的穩定性。隨著無線通信技術的快速發展,尤其是5G和物聯網等新興技術的崛起,越來越多的設備需要高效、穩定的信號連接。因此,同軸電連接器的連接方式也變得尤為重要。本文將詳細探討同軸電連接器的連接方式及其特點。

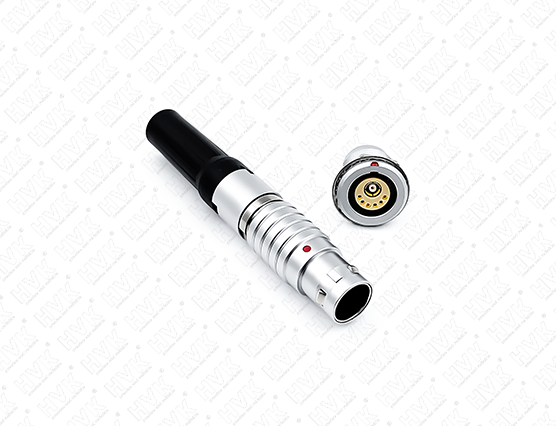

2B 同軸連接器(6+1) (2).png

同軸電連接器的連接方式主要包括螺紋連接、推入式連接、卡扣連接、插拔式連接和壓接連接等多種形式。每種連接方式都有其獨特的優點和適用場景,選擇適當?shù)倪B接方式對提高信號傳輸質量、減少信號損耗以及保證設備的可靠性至關重要。


首先,螺紋連接是同軸電連接器中最為常見的連接方式之一,廣泛應用于各種射頻電纜和設備的連接中。螺紋連接的主要特點是通過旋轉連接器的外殼與插頭或插座之間的螺紋實現緊固,確保連接器的穩定性和牢固性。這種連接方式的最大優點是具有較強的抗震動能力,可以在高震動環境下保持穩定的電氣接觸,因此常用于軍事、航空航天、廣播電視等領域。在安裝時,螺紋連接方式也比較簡單,只需將連接器插頭與插座對準并旋緊即可。然而,螺紋連接在頻繁拆卸和安裝的場合下不如其他連接方式方便,拆卸時需要用力旋轉,可能會造成連接器和電纜的磨損。


其次,推入式連接方式是另一種常見的同軸電連接器連接方式。這種連接方式的特點是通過將連接器插頭直接推入插座,從而實現信號傳輸?shù)倪B接。推入式連接通常采用卡鎖式或彈簧夾結構,以確保連接器牢固地固定在插座上。推入式連接的優點是安裝和拆卸都非常方便,省去了螺紋旋緊的過程,能夠實現快速的連接和斷開。因此,這種連接方式廣泛應用于要求高效、快速連接的場合,如數據通信、網絡設備以及一些要求頻繁拆卸的應用中。推入式連接方式的缺點在于,其抗震動的能力相對較差,特別是在高震動或劇烈運動的環境中,可能會出現接觸不良的情況。

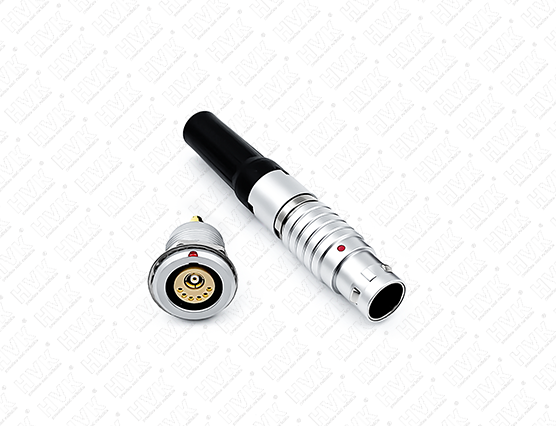

2B 同軸連接器(6+1) (3).png

卡扣連接也是同軸電連接器中的一種常見連接方式,尤其適用于一些對連接穩定性要求較高的場合。卡扣連接通過插頭和插座之間的卡扣結構將兩者緊密連接,卡扣機構一般會通過彈簧裝置或者鎖定機構固定連接器,防止在外力作用下發生松脫。這種連接方式的優點是連接器的固定非常牢固,能夠有效抵抗震動和沖擊,常見于一些對連接可靠性要求極高的應用,如航空航天、軍事通信等。卡扣連接器在安裝和拆卸時稍顯復雜,需要在插拔時用力按壓卡扣進行操作,因此在頻繁拆卸的場合下,可能不如推入式連接器方便。


插拔式連接方式是與卡扣連接類似的一種連接方式,其工作原理也是通過插頭與插座的插入、拔出實現電氣連接。這種連接方式的最大特點是便捷,連接器插入后會自動鎖定,無需額外的旋緊或卡扣操作,安裝和拆卸都非常方便。插拔式連接器通常用于對連接可靠性要求較低、但需要頻繁更換設備或調試的場合,如無線電設備、實驗室儀器以及通信設備等。盡管插拔式連接方式便捷,但其抗震動能力相對較弱,尤其在劇烈震動或大力拉扯的情況下,可能導致連接松動或斷開,因此需要在相對穩定的環境中使用。


壓接連接是一種通過壓接工具將同軸電纜的導線和連接器的內部金屬部分壓接在一起的連接方式。這種方式的特點是連接牢固、穩定,適用于高頻信號傳輸要求較高的場合。壓接連接通常使用特定的壓接工具,通過施加一定的壓力,使連接器的金屬接觸點與電纜導線緊密接觸,從而實現高效、低損耗的信號傳輸。壓接連接的優點是其電氣接觸點非常穩定,能夠提供優質的信號傳輸效果,廣泛應用于高頻信號傳輸、網絡通信等領域。缺點是安裝時需要專用的工具,操作相對復雜,不適用于頻繁拆卸和重裝的場合。

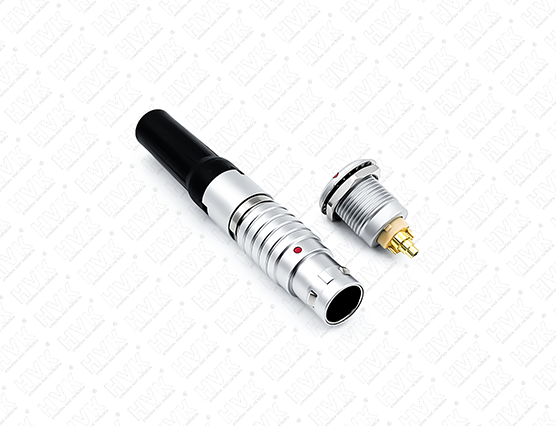

2B 同軸連接器(6+1) (4).png

除了上述幾種連接方式外,隨著技術的進步和需求的多樣化,一些新型的連接方式也在不斷涌現。例如,快插式連接器是一種通過插入后自動鎖緊的方式實現連接的電連接器,具有連接速度快、穩定性高的優點,適用于高速數據傳輸?shù)脑O備中。隨著通信技術的不斷升級,尤其是5G、物聯網等技術的快速發展,對同軸電連接器的需求也日益增長,這些新型連接方式可能會成為未來同軸電連接器的主要發展趨勢。


總的來說,同軸電連接器的連接方式各具特點,適用于不同的應用場景。螺紋連接適用于對連接穩定性要求較高的場合,推入式連接方式適合于需要快速、方便安裝的環境,卡扣連接則常用于需要較高機械穩定性的領域,而壓接連接方式則適用于要求低信號損耗和高頻傳輸?shù)膽谩T趯嶋H選擇連接方式時,需要根據設備的工作環境、連接頻率、抗震動要求以及安裝便捷性等多方面因素進行綜合考慮,從而確保選擇合適的連接方式,實現最佳的電氣性能和穩定性。隨著無線通信、網絡設備等技術的不斷發展,同軸電連接器的連接方式也將進一步發展和創新,以滿足不斷變化的市場需求。
